Ultrasonografia przeszła w ostatniej dekadzie cichą rewolucję. Współczesny aparat wysokiej klasy nie tylko „pokazuje obraz” — mierzy sztywność tkanek, uwidacznia pojedyncze pęczki nerwowe i naczynia o średnicy ułamka milimetra. W pracowni Ultragen w Krakowie badania wykonujemy na ultrasonografie SuperSonic Imagine Aixplorer Mach 30 — jednej z najbardziej zaawansowanych platform ultrasonograficznych dostępnych obecnie w diagnostyce. Poniżej wyjaśniamy, co ta technologia zmienia w praktyce — badanie po badaniu.

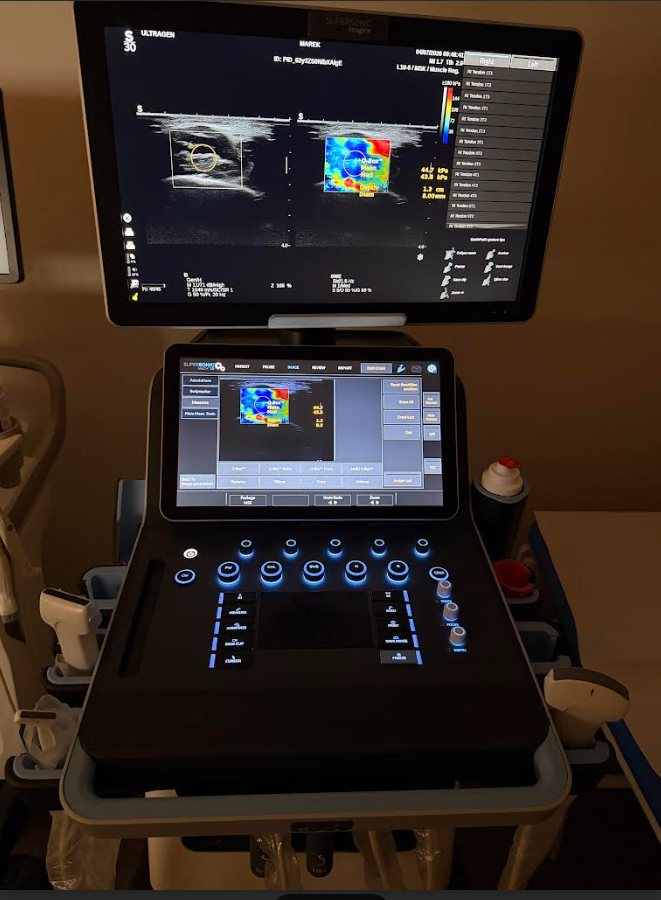

Ultrasonograf Aixplorer Mach 30 w pracowni USG Ultragen w Krakowie.
Czym różni się aparat premium od standardowego USG?
Jakość badania ultrasonograficznego zależy od dwóch rzeczy: doświadczenia lekarza i możliwości aparatu. Ta druga składowa bywa niedoceniana — a różnice są zasadnicze. Mach 30 wykorzystuje architekturę UltraFast™, w której obraz budowany jest z tysięcy klatek na sekundę (konwencjonalne aparaty pracują w tempie kilkudziesięciu). To właśnie ta szybkość umożliwia technologie opisane niżej: ilościową elastografię w czasie rzeczywistym, obrazowanie bardzo wolnych przepływów naczyniowych i płynną ocenę struktur w ruchu — na przykład ślizgu ścięgna czy przemieszczania się nerwu między mięśniami.
Elastografia fali poprzecznej (SWE) — „palpacja obrazem”
Najważniejszą technologią aparatu jest elastografia fali poprzecznej (Shear Wave Elastography, SWE) — metoda, którą platforma Aixplorer wprowadziła do medycyny jako pierwsza na świecie. W uproszczeniu: aparat generuje w tkance falę mechaniczną i mierzy prędkość jej rozchodzenia, przeliczając ją na sztywność tkanki w kilopaskalach. Otrzymujemy kolorową mapę nałożoną na obraz USG oraz — co kluczowe — liczbowy, powtarzalny pomiar, a nie tylko wrażenie badającego.
Elastografia mięśni i ścięgien
To obszar, w którym nasza pracownia prowadzi również działalność naukową. Pomiar sztywności mięśnia pozwala obiektywnie ocenić jego napięcie — co znajduje zastosowanie m.in. w diagnostyce bruksizmu i przeciążenia mięśni żucia (elastografia mięśnia żwacza), w ocenie tendinopatii (ścięgno Achillesa, ścięgna prostowników i zginaczy), a także w monitorowaniu efektów leczenia — fizjoterapii czy iniekcji. Zmiana sztywności wyprzedza często zmiany widoczne w klasycznym obrazie USG. bardzo wysoka rozdzielczość umożliwia precyzyjną ocenę dynamiczna nerwów i ścięgien w ruchu.

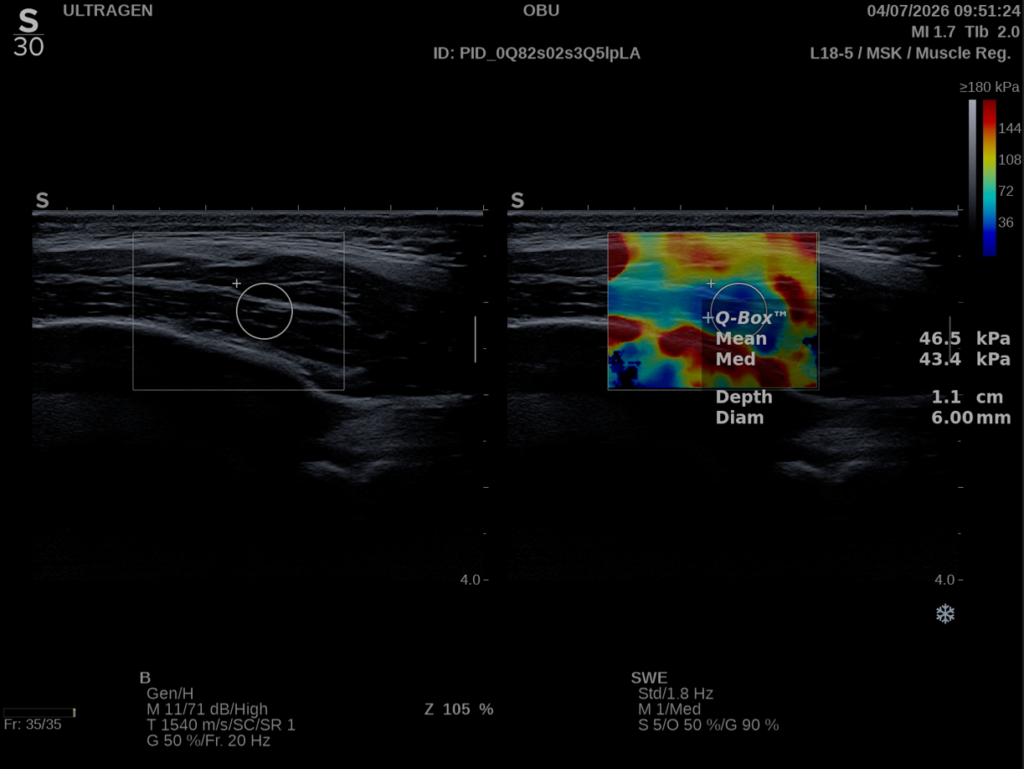

Elastografia SWE mięśnia żwacza — kolorowa mapa sztywności tkanki nałożona na obraz USG.

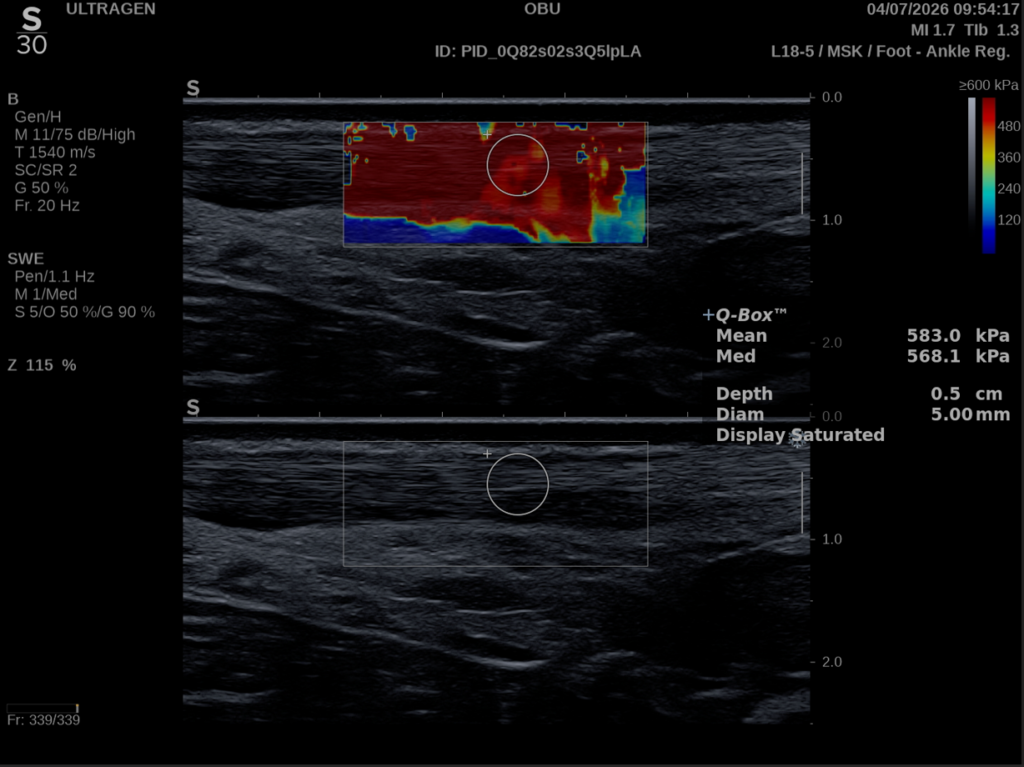

Elastografia SWE ścięgna Achollesa — kolorowa mapa sztywności tkanki nałożona na obraz USG.
Elastografia wątroby
SWE jest dziś uznaną, nieinwazyjną metodą oceny włóknienia wątroby — pozwala w kilka minut, bez nakłucia, oszacować stopień przebudowy narządu u pacjentów ze stłuszczeniem (MASLD), po przebytych zapaleniach wątroby czy przy nieprawidłowych wynikach prób wątrobowych. Badanie łączymy z klasyczną oceną jamy brzusznej — pacjent podczas jednej wizyty otrzymuje pełny obraz morfologii i elastyczności wątroby.
Obrazowanie nerwów obwodowych
Diagnostyka nerwów to jedna z najbardziej wymagających technicznie dziedzin ultrasonografii — struktury o średnicy 1–3 mm wymagają głowic o bardzo wysokiej częstotliwości i doskonałej rozdzielczości. Mach 30 pozwala uwidocznić pojedyncze pęczki wewnątrz nerwu, ocenić jego pole przekroju i prześledzić przebieg na całej długości kończyny. W praktyce oznacza to precyzyjną diagnostykę:
- zespołu cieśni nadgarstka (nerw pośrodkowy) — z pomiarem pola przekroju decydującym o kwalifikacji do leczenia,
- neuropatii nerwu łokciowego w rowku i kanale Guyona,
- nerwu strzałkowego, piszczelowego, kulszowego i nerwów skórnych,
- nerwiaków, w tym nerwiaka Mortona w przodostopiu,
- dynamicznej niestabilności nerwu (podwichanie nerwu łokciowego w ruchu zgięcia).

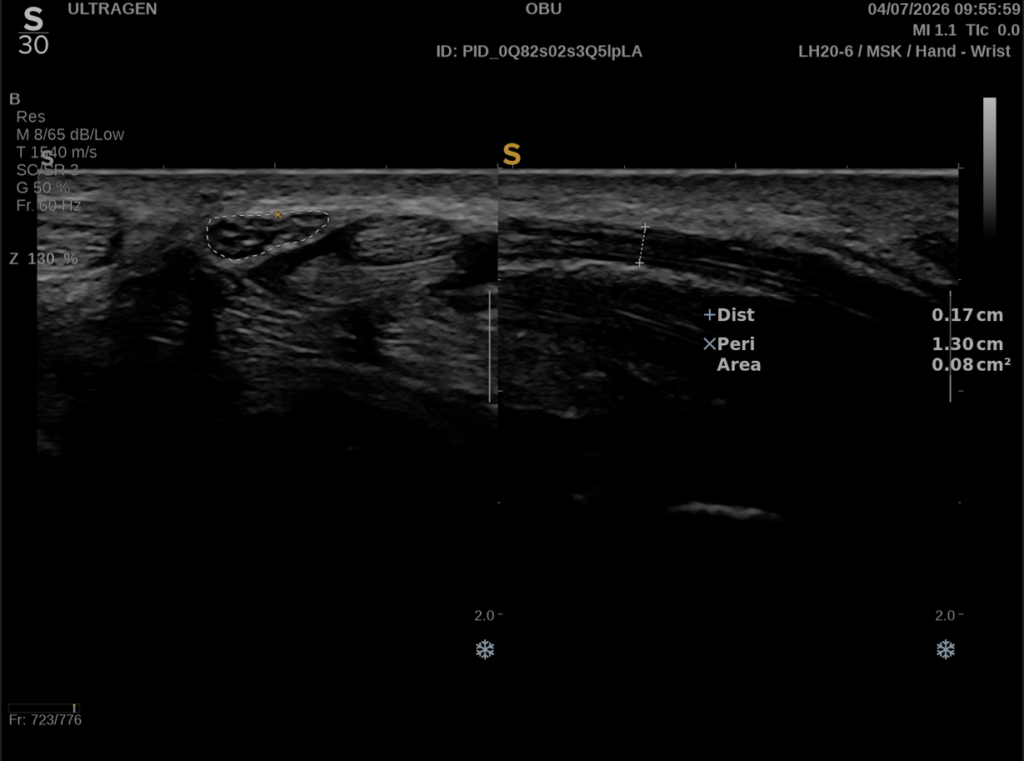

Nerw pośrodkowy w obrazie wysokiej rozdzielczości — widoczna budowa pęczkowa; diagnostyka zespołu cieśni nadgarstka.
Małe stawy i drobne struktury ręki
Nadgarstek, drobne stawy palców, troczki, więzadła o grubości poniżej milimetra — to struktury, przy których różnica klasy aparatu jest widoczna najbardziej. Głowice wysokiej częstotliwości Mach 30 (w tym głowica typu hockey stick, zaprojektowana do bardzo małych pól obrazowania) pozwalają ocenić:
- więzadła i troczki palców (m.in. uszkodzenia typu „kciuk narciarza”, palec trzaskający i troczki A1–A5),
- drobne torbiele galaretowate (ganglion) i ich stosunek do struktur sąsiednich,
- zmiany zapalne błony maziowej we wczesnych stadiach — zanim będą widoczne w RTG,
- chrząstkę i powierzchnie stawowe małych stawów rąk i stóp.
- i wiele innych to tylko niektóre przykłady

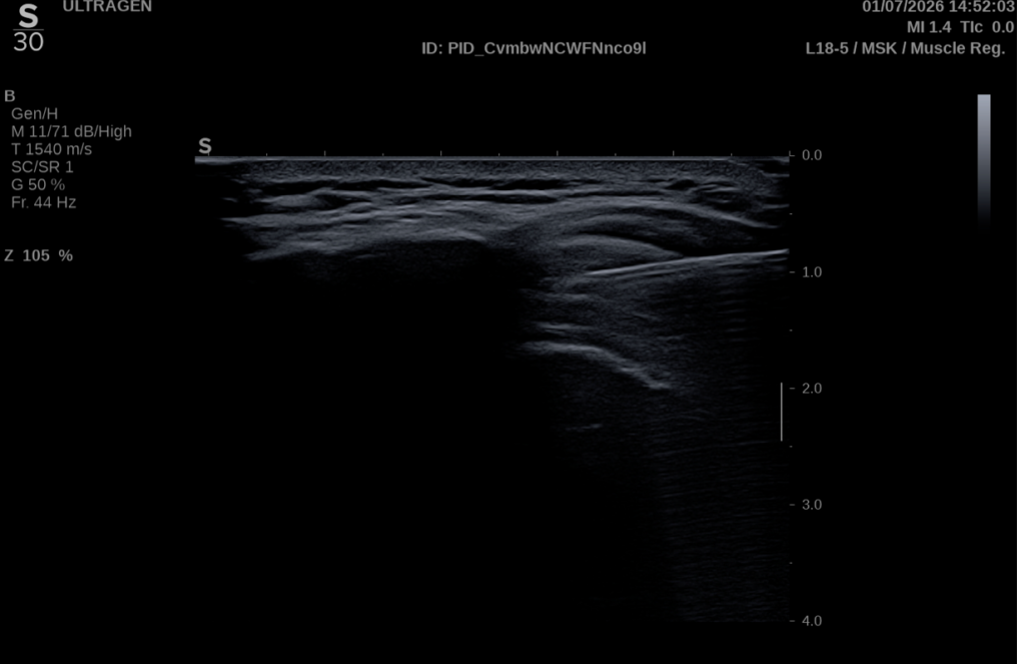

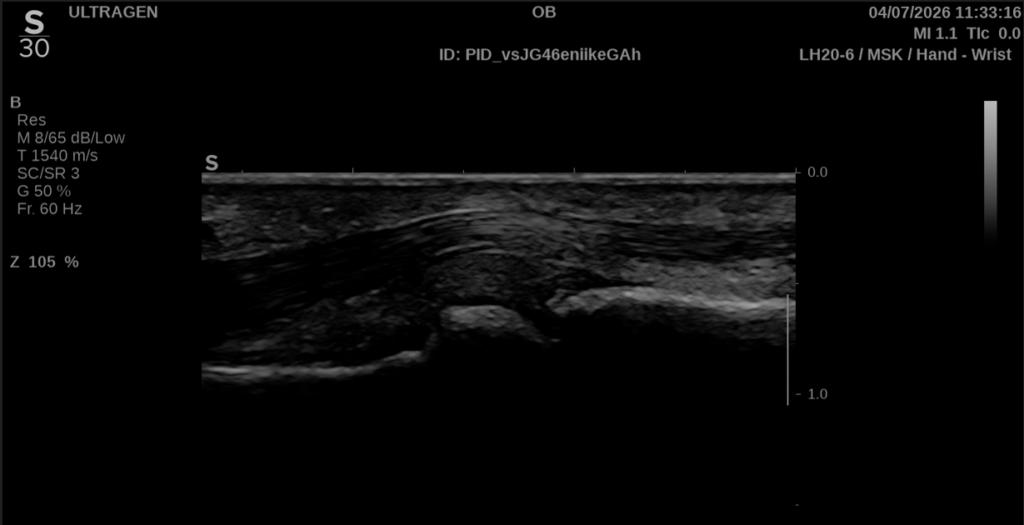

Przykład obrazowania małych stawów – palec

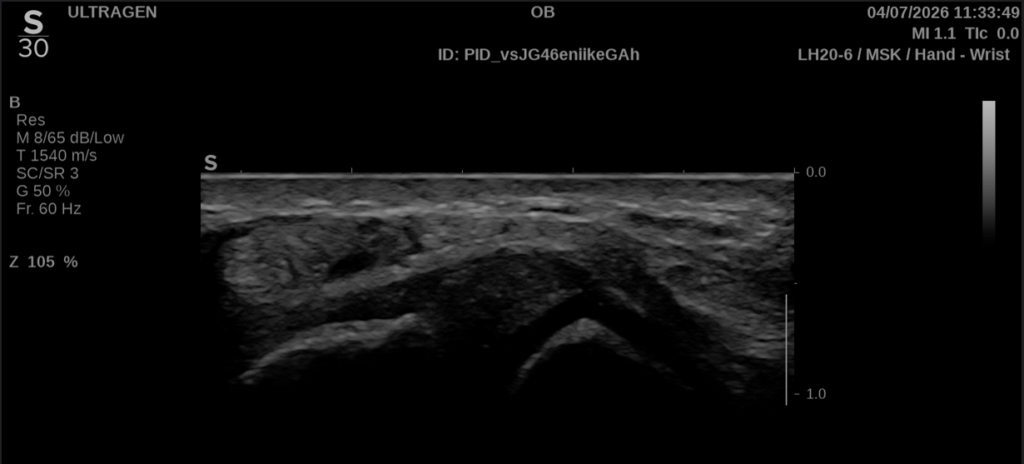

Przykład obrazowania powierzchni chrzestno kostncyh wraz z przestrzenia stawu
Staw skroniowo-żuchwowy
Połączenie głowic wysokiej częstotliwości i elastografii czyni z Mach 30 doskonałe narzędzie do diagnostyki stawu skroniowo-żuchwowego (SSŻ) — obszaru, w którym nasz zespół ma wieloletnie doświadczenie kliniczne i naukowe. Badanie obejmuje ocenę krążka stawowego w spoczynku i w ruchu żuchwy oraz — jako uzupełnienie — elastografię mięśni żucia, szczególnie przydatną u pacjentów z bruksizmem, bólami głowy pochodzenia mięśniowego oraz przed i po leczeniu szyną relaksacyjną lub toksyną botulinową. https://ultragen.pl/usg-stawu-zuchwowo-skroniowego/
USG jamy brzusznej w najwyższej rozdzielczości
Klasyczne badanie jamy brzusznej również zyskuje na tej platformie. Obrazowanie harmoniczne i zaawansowane algorytmy redukcji szumów poprawiają widoczność u pacjentów „trudnych ultrasonograficznie”, a tryb Angio PL.U.S. — doppler mikronaczyniowy o czułości znacznie przewyższającej klasyczny kolor doppler — pozwala ocenić unaczynienie zmian ogniskowych w wątrobie, nerkach czy trzustce bez podawania kontrastu. W połączeniu z elastografią wątroby daje to podczas jednej wizyty diagnostykę, która jeszcze niedawno wymagała kilku odrębnych badań.

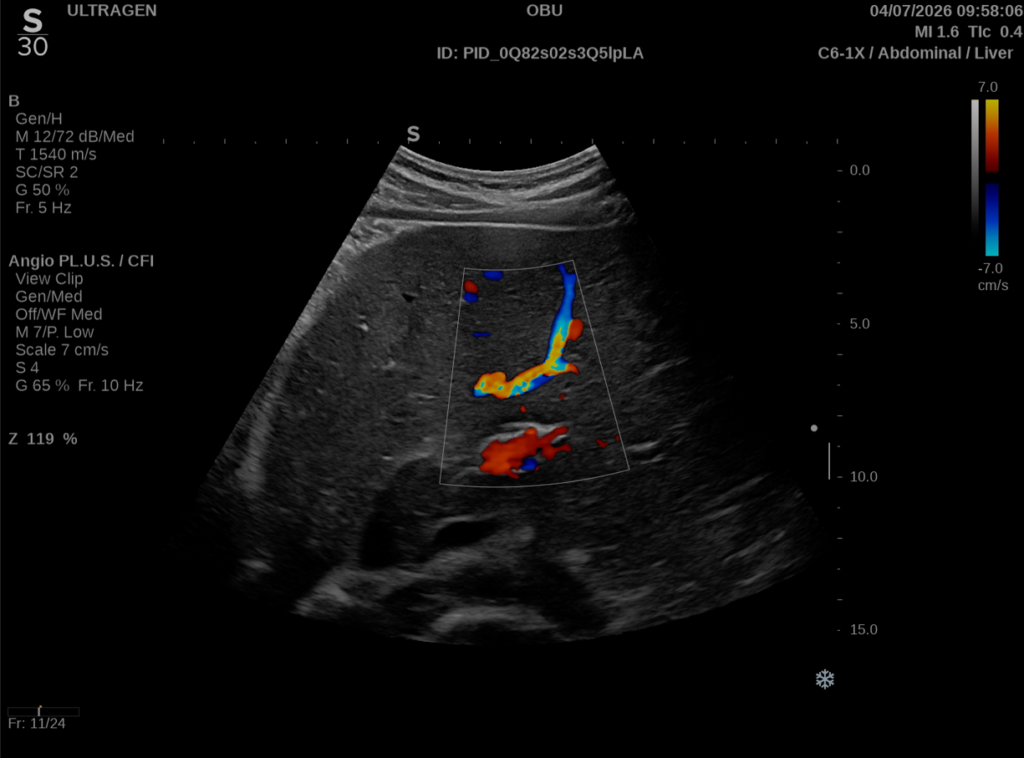

Obrazowanie mikronaczyniowe Angio PL.U.S. — ocena unaczynienia bez środka kontrastowego.
Elastografia i lepkość wątroby — Vi PLUS
Ocena wątroby na aparacie Mach 30 wykracza dziś poza sam pomiar sztywności. W jednej, kilkuminutowej sesji — bez nakłucia i bez kontrastu — uzyskujemy pełną, wieloparametryczną charakterystykę narządu. Klasyczna elastografia fali poprzecznej (SWE) mierzy sztywność tkanki, która koreluje ze stopniem włóknienia, natomiast nowsza technologia Vi PLUS (Viscosity Plane-wave UltraSound) dokłada do tego drugi, niezależny parametr — lepkość tkanki. Lepkość, mierzona na podstawie dyspersji fali poprzecznej, jest pośrednim wskaźnikiem procesów zapalnych w miąższu — a więc uzupełnia obraz o wymiar, którego sama sztywność nie oddaje. W praktyce oznacza to, że u pacjenta ze stłuszczeniem wątroby (MASLD/NAFLD) czy podwyższonymi próbami wątrobowymi możemy jednocześnie ocenić trzy kluczowe składowe choroby: włóknienie (SWE), stłuszczenie (parametry Att PLUS / SSp PLUS, odzwierciedlające zawartość tłuszczu) oraz komponent zapalny (Vi PLUS). Połączenie pomiaru elastyczności z oceną lepkości dostarcza lekarzowi istotnych informacji do charakterystyki tkanki — co czyni to badanie nieinwazyjną, powtarzalną alternatywą wobec metod referencyjnych, wykonywaną w komfortowych warunkach podczas rutynowej wizyty

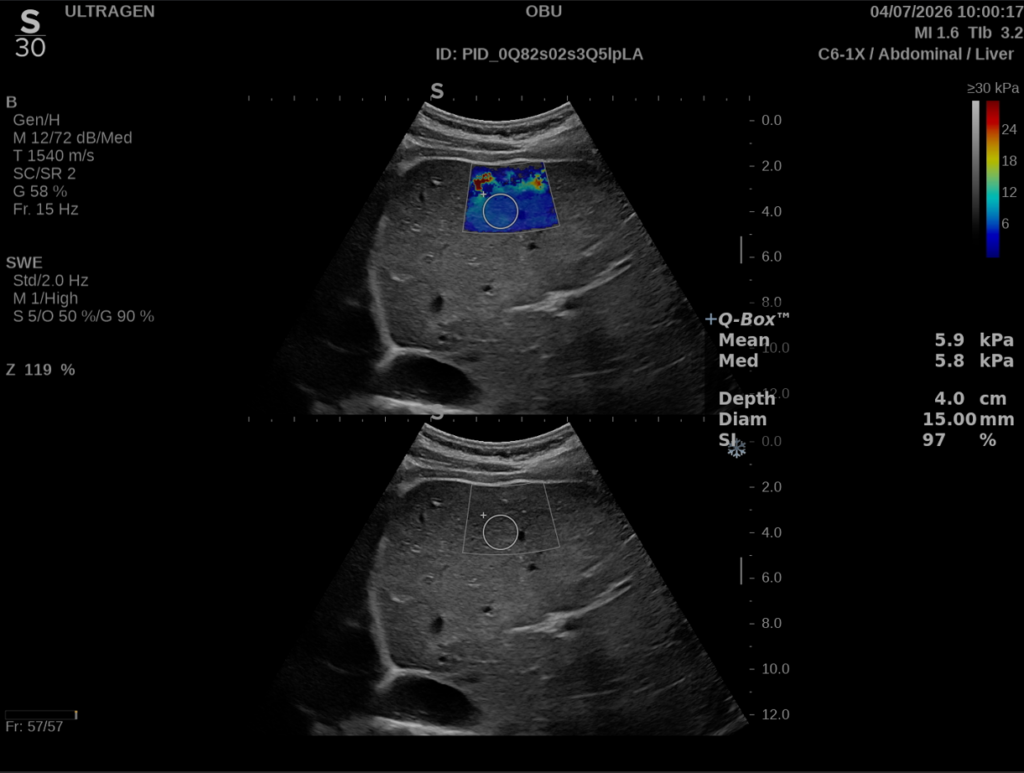

Obrazowanie elastograficzne miąższu wątroby

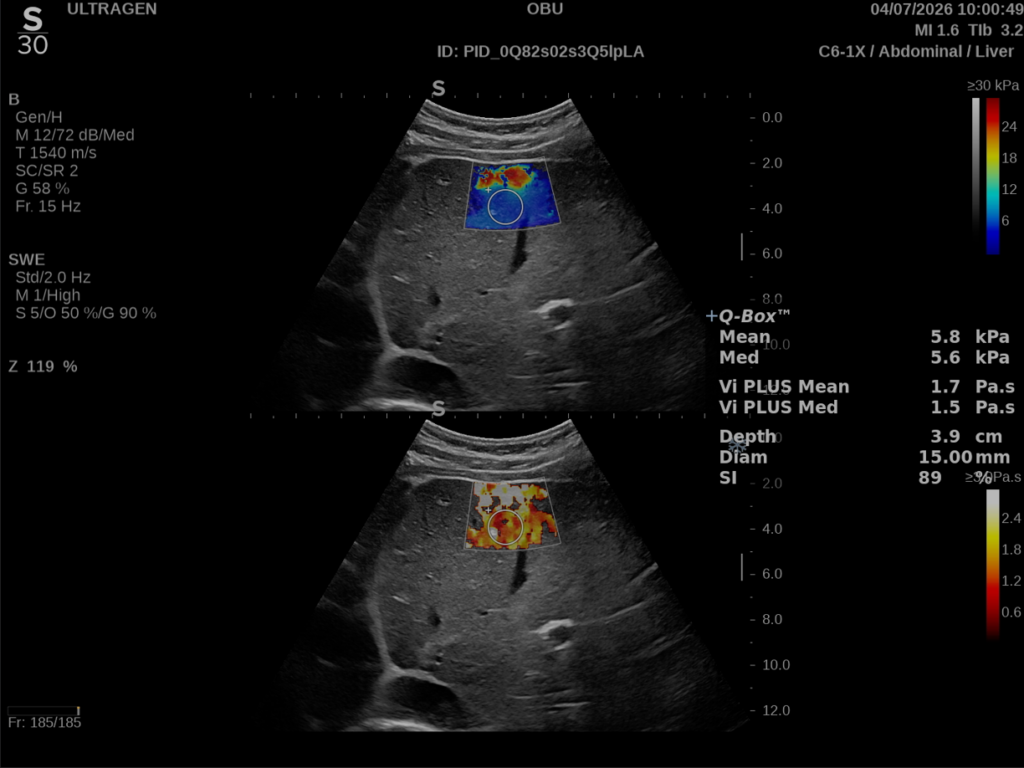

Obrazowanie lepkości miąższu wątroby
Precyzyjne zabiegi pod kontrolą USG
Wysoka rozdzielczość obrazu przekłada się bezpośrednio na bezpieczeństwo iniekcji wykonywanych pod kontrolą USG — podania kwasu hialuronowego do stawu, iniekcji okołościęgnistych czy blokad diagnostycznych. Igła jest widoczna w czasie rzeczywistym na całej długości, co pozwala precyzyjnie zdeponować preparat w zamierzonym miejscu — również w małych stawach ręki i stopy, gdzie margines błędu wynosi pojedyncze milimetry.
Podanie leku z ogromną dokładnością pod kontrola HRUS
Technologia + doświadczenie = diagnoza
Warto podkreślić rzecz oczywistą, a często pomijaną: aparat nie bada — bada lekarz. Najbardziej zaawansowana technologia jest narzędziem, którego wartość zależy od ręki i doświadczenia prowadzącego badanie. W Ultragen badania wykonuje zespół specjalistów pod kierunkiem prof. dr. hab. n. med. Rafała Obuchowicza — radiologa z wieloletnim doświadczeniem akademickim i dorobkiem naukowym obejmującym m.in. publikacje z zakresu elastografii mięśni i obrazowania układu mięśniowo-szkieletowego. Połączenie tej wiedzy z możliwościami Mach 30 pozwala nam oferować diagnostykę na poziomie referencyjnym.
